四川S313套管伸缩器工作原理和安装注意事项

S313 套管伸缩器（双法兰限位伸缩器）

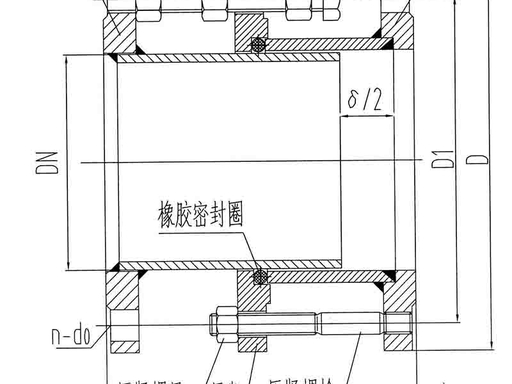

一、结构组成

• 本体（外套管）、伸缩套管（内套管）、压盖、橡胶密封圈、限位螺栓、两端法兰。

二、工作原理（滑动密封 + 限位保护）

1. 轴向伸缩补偿（核心）管道热胀冷缩时，内套管在外套管内轴向滑动，吸收热位移与安装误差，避免管道应力拉裂。
2. 动态密封防漏内外套管间的橡胶密封圈被压盖均匀压紧，在滑动状态下仍保持密封，不漏水、不漏介质。
3. 限位防拉脱两端限位螺栓限定最大伸缩量，防止压力波动、水锤或负压导致接头被拉脱、窜位。
4. 辅助功能方便阀门、水泵拆装（无需割管）；可小幅补偿横向 / 角向偏差；隔绝振动，保护设备接口。

三、安装注意事项（必看）

1. 安装前检查核对型号、DN、压力等级（PN6/10/16）；清理管道焊渣、铁锈，避免划伤密封圈。
2. 长度调整（关键）出厂为最短长度；安装时松开压盖螺栓，调至中间伸缩位（预留 1/2 最大补偿量），保证能伸能缩。
3. 法兰连接法兰对齐，螺栓对角分次均匀拧紧，避免偏载泄漏；密封圈放正，无偏移、无破损。
4. 限位螺栓设置调整限位螺母至设计伸缩量位置，锁定最大行程，防止超程拉脱。
5. 支墩与支架伸缩器两端必须设固定支墩 / 支架，承受轴向推力；自身不承重、不抗拉力。
6. 安装位置宜装在止回阀后、直线管段，远离弯头、三通；介质流向与本体方向一致。
7. 密封与试压压盖螺栓均匀轻拧，以不漏为度，避免压坏密封圈；安装后按 1.1 倍公称压力试压，无泄漏合格。

一句话记：滑动补偿、密封可靠、限位防脱、对中拧紧、两端支墩、试压不漏。
